CLTPLUS ⸱ Brettsperrholz

Der leistungsfähige Baustoff mit großem Potenzial. Mindestens drei Schichten kreuzverleimter Einschichtplatten machen CLTPLUS zu einem fast universell einsetzbaren, besonderen Produkt. Durch die gemeinsame Abstimmung der Holzbauplanung entstehen ressourceneffiziente und moderne Gebäude der Zukunft.

+
Fertigung Losgröße 1

+
geringstmöglicher
Verschnitt

+
Röntgengeprüfte
Rohlamellen

+
millimetergenauer Abbund

+
Plattenbreite
2,25 - 3,50 m

+
unterschiedliche Lamellenstärken im Schichtaufbau

CLT im Holzbau

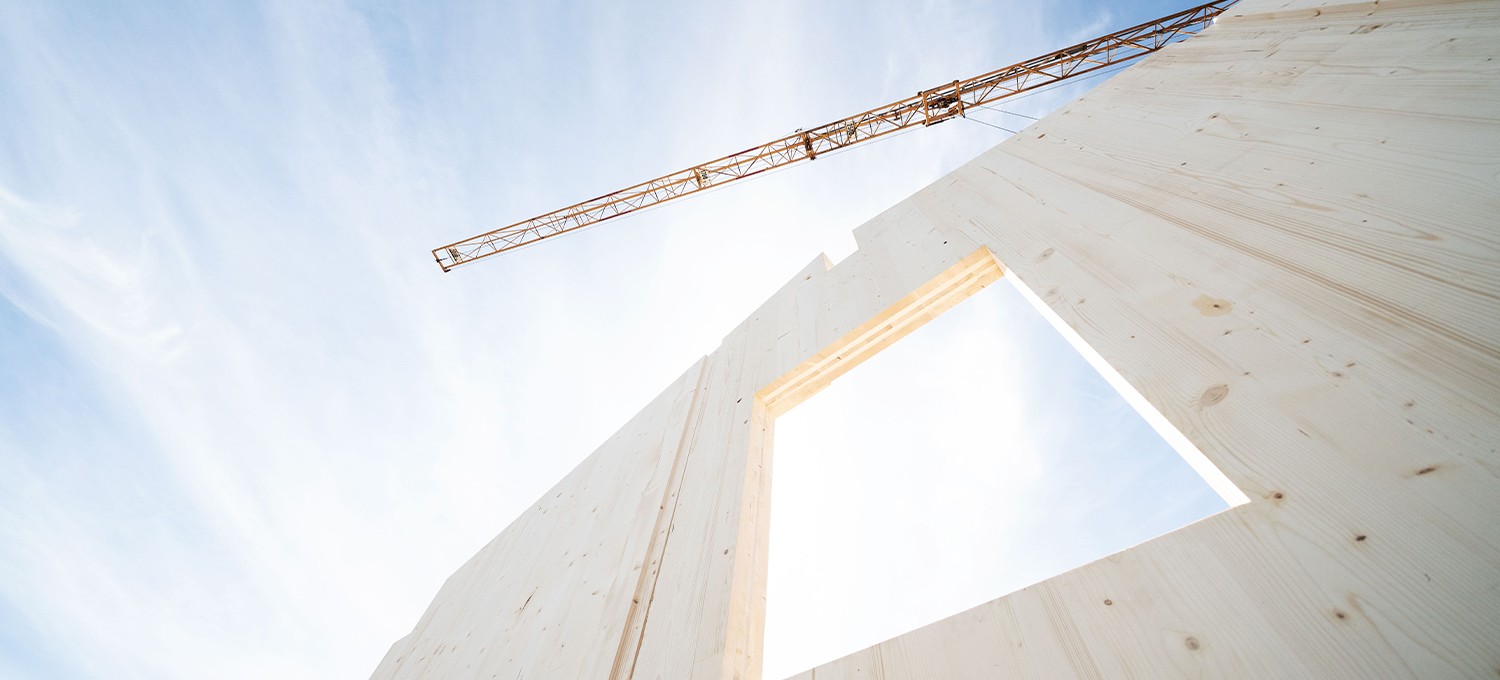

Anwendungsbereich Wand

Ein Bauprodukt, unendliche Einsatzmöglichkeiten. Die konstruktiven und statischen Vorteile von CLTPLUS machen es zu einem echten Allrounder in der Bauteilplanung. Als statisch wirksames und aussteifendes Element kann es hohe Vertikalkräfte aufnehmen und sicher ableiten. Seine natürlichen guten Dämmeigenschaften machen es insbesondere für den Niedrigenergie- und Passivhausstandard interessant. Wandelemente aus CLTPLUS sorgen darüber hinaus für ein ausgeglichenes Raumklima.

Anwendungsbereich Decke und Dach

Die Anforderungen großer Spannweiten bei geringer Bauteilhöhe machen CLTPLUS zu einer guten Wahl beim Bau von Geschossdecken sowie zur Konstruktion von Dachtragwerken. Biegefest und formstabil haben die Bauteile im entsprechenden statischen System Scheibenwirkung. Der hohe Vorfertigungsgrad der Bauelemente garantiert, dass das nächste Geschoss zügig installiert werden kann.

Standardaufbauten Brettsperrholz

C-Platte Wand

X

ElementtypStärke (mm)Elementaufbau / Lamellenstärke (mm)

  CLCLCLC

C360202020
 80302030
 90303030
 100304030
 120404040
C51002020202020
 1203020202030
 1403030203030
 1604020402040
 1804030403040
 2004040404040

L-Platte Decke und Dach

X

ElementtypStärke (mm)Elementaufbau / Lamellenstärke (mm)

  LCLCLCL

L360202020
 80302030
 90303030
 100304030
 120404040
L51002020202020
 1203020202030
 1404020202040
 1604020402040
 1804030403040
 2004040404040
L5 ⸱ 216030 ⸱ 24030 ⸱ 2
L718030203020302030
 20020402040204020
 22040204020402040
 24030403040304030
L7 ⸱ 218030 ⸱ 220202030 ⸱ 2
 20030 ⸱ 230203030 ⸱ 2
 22040 ⸱ 220202040 ⸱ 2
 24040 ⸱ 220402040 ⸱ 2
 26040 ⸱ 230403040 ⸱ 2
 28040 ⸱ 240404040 ⸱ 2
L8 ⸱ 230040 ⸱ 23040 ⸱ 23040 ⸱ 2
 32040 ⸱ 24040 ⸱ 24040 ⸱ 2

CLTPLUS Technologie

Höchste Stabilität

In den Mittellagen werden die Lamellen mit alternierenden Kernseiten verpresst. So erreichen die Elemente eine höhere Formstabilität und Maßgenauigkeit.

Oberflächenbearbeitung

Wir schleifen unsere CLTPLUS-Elemente in Faserrichtung, sodass die natürliche Struktur der hochwertigen Gebirgshölzer zur Geltung kommt. Bei Sichtbauteilen betont dieses Verfahren die Vorzüge der Oberfläche optimal.

Pressdruck

Für ein optimales und gleichmäßiges Pressergebnis werden unsere CLTPLUS-Bauteile durch den Einsatz modernster Presstechnologie mit einem Pressdruck von bis zu 1N/mm² gefertigt.

THEURL Inside Codierung

Jede Lamelle erhält ihren individuellen, von außen unsichtbaren Code. So ist die Herkunft jedes einzelnen Bauteils lebenslang nachvollziehbar.

Schmalseitenverklebung

Die einzelnen Lamellen werden zunächst zu einer Einschichtplatte verklebt, um eine hohe Luftdichtheit zu erzeugen. Dieses Verfahren steigert gleichzeitig die Stabilität, erhöht die Schubsteifigkeit und Erdbebensicherheit.

Biegesteifigkeit

Unterschiedliche Lamellenstärken im Schichtaufbau passen die Tragfähigkeit des Bauteils an die Erfordernisse der Statik an. Der genau auf den Belastungsfall angepasste Bauteilaufbau nimmt die Lasten zuverlässig auf.

Oberflächenqualitäten CLT

Die Oberflächenqualitäten eignen sich für die verschiedenen Einsatzzwecke

und Verwendungswünsche:

Sichtqualität (S)

Die Massivholzplatte ist für den sichtbaren Wohnbereich geeignet. (Klasse 3)





  • Lamellenbreite Decklage ≤ 150 mm
  • Holzfeuchte 10 % (+/-2 %)
  • Vollständige Schmalseitenverklebung in allen Lagen
  • Rindeneinwuchs und Markröhre vereinzelt zulässig

Industrieplusqualität (I+)

Sichtbare Bauteile für Industrie- und Gewerbebau, aber nicht für den Wohnbereich empfohlen. (Klasse 2)



  • Lamellenbreite Decklage max. 250 mm
  • Holzfeuchte 12 % (+/-2 %)
  • Vollständige Schmalseitenverklebung in allen Lagen
  • Rindeneinwuchs und Markröhre zulässig

Industriequalität (I)

Die rein konstruktiven Massivholzplatten werden mit anderen Materialien beplankt. (Klasse 1)





  • Lamellenbreite Decklage max. 250 mm
  • Holzfeuchte 12 % (+/-2 %)
  •  Schmalseitenverklebung vollständig, vereinzelt Fugen bis max. 3 mm zulässig
  • Rindeneinwuchs und Markröhre zulässig

Download

Abbund Brettsperrholz

Unsere Leistungen
rund um CLTPLUS

Perfektes Ineinandergreifen - wenn Hard- und Software zusammenpassen: Modernste Abbundmaschinen bringen die CLTPLUS-Elemente schnell und präzise in jede geplante Form. Gemeinsam mit unseren Kunden streben wir zu neuen Dimensionen im Holzbau.

CAD Softwarekompetenz

Damit ihre Bauteile genau nach Plan hergestellt werden, arbeitet unser internes technisches Holzbauteam eng mit unseren Kunden zusammen. Unsere Systeme unterstützen alle gängigen CAD-Programme, wie SEMA, Dietrich’s, CADWork und HSB CAD. So können wir in der „Muttersprache“ der Pläne unserer Kunden kommunizieren.

Abwicklung Ihres Holzbauprojekts

Ihr Projekt ist unsere Herzensangelegenheit. Mit unserer Ein-Ansprechpartner-Philosophie unterstützen wir unsere Kunden im Projektablauf so gut wie möglich. Keine Verwirrung um Zuständigkeiten, mit uns wissen Sie immer den einen richtigen Partner an ihrer Seite - von der Auftragsannahme, über die Beratung, bis zur technischen Projektabwicklung.

CLT Abbundservicezentrum

Auf Basis der freigegebenen Produktions- und Zuschnittpläne erfolgt der Abbund der Bauteile vollautomatisch in unserem Abbundservicezentrum. Unsere Abbundanlagen können aus den Masterplatten komplette Bauteile für Wand- oder Deckenelemente fertigen. Die automatische Laserbauteilvermessung bestimmt die Lage der Elemente auf der Produktionsstraße millimetergenau und garantiert damit höchste Fertigungspräzision. Damit die Elemente nach dem Zuschnitt sicher zur Baustelle gelangen, werden sie nach Plan zusammengestellt, verpackt und auf LKWs verladen.

Abbundleistung

+ Formatierung rechtwinkelig zur Plattenfläche

+ Decken- und Wandabbund, Zuschnitt rechtwinklig zur Plattenfläche

+ Beidseitige Bearbeitung

+ Auslässe und Durchbrücke für Träger, Pfetten und Sparren

+ Tieflochbohrung Elektroninstallation

+ Nachbearbeitung Eckrundungen

Bearbeitbare Dimensionen

Plattenabmessung
Max. Länge 16 m, Max. Breite 3,5 m, Max. Stärke 320 mm



Abbundanlage
Hundegger Portalbearbeitungszentrum Industrie
5-Achs-Universalfräßaggregat
5-Achs-Kreissäge
5-Achs-Kettensäge
Toleranz: +/- 1,5 mm
