Sonderlösungen für CLTPLUS
Hoher Vorfertigungsgrad,
individuelle Lösungen
Die zahlreichen Sonderlösungen für CLTPLUS erleichtern die Herausforderungen auf der Baustelle. Durch die Vorfertigung wird der Aufwand vor Ort reduziert und die Bauzeiten verkürzen sich. Unsere Lösungen bieten nicht nur effektiven Witterungsschutz, sondern ermöglichen auch große Spannweiten mit Rippendecken und eine unkomplizierte Verbindung der Geschosse durch unsere Treppensysteme.
Die konstruktiven und
statischen Vorteile von
CLTPLUS machen es zu einem
echten Allrounder in der
Bauteilplanung.
Das gilt sowohl für das Eigenheim wie auch für den Geschosswohnungsbau und Objektbau, für Kindergärten und Schulen. Dank dem THEURL Abbundservice sind individuelle Lösungen hinsichtlich Installationsebenen oder Ausschnitte für Treppen, sowie Kabel- und Leitungsschächte problemlos realisierbar.
Feuchteschutz für Deckenelemente
Rippendecken
für grosse Spannweiten
TS3-Verbindung von Geschossdecken für Stützraster
Treppen kombiniert aus CLTPLUS und BSH-Keilen
Verbinder für Deckenelemente und Holzverbinder
Digitale Lösungen mit LRO und dem B2B Portal TIM

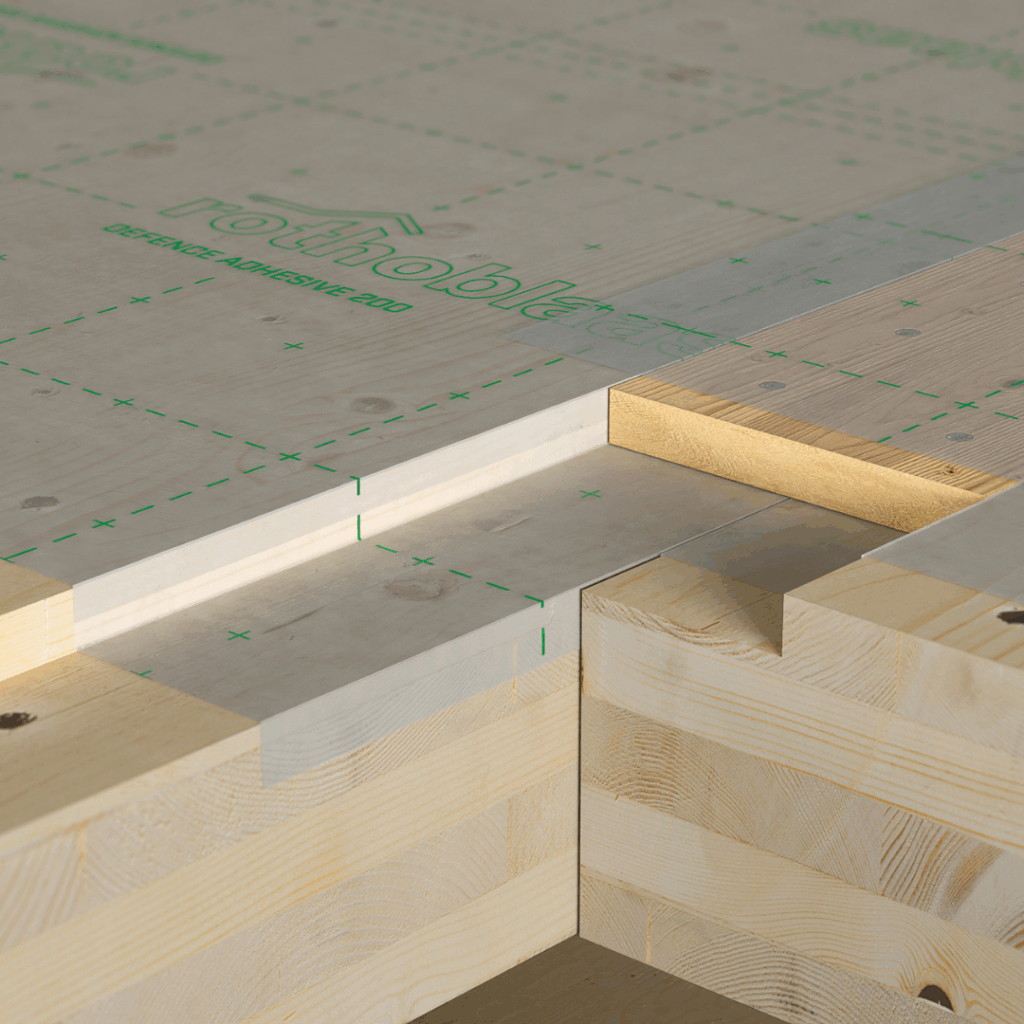

Feuchteschutz
Deckenelemente in Sichtqualität erfordern im Zuge von Fertigung, Transport und Montage besondere Aufmerksamkeit. Eine speziell konzipierte, selbstklebende Membrane sorgt für einen effektiven Feuchteschutz auf der Baustelle.
Diese Sonderlösung kam zum Beispiel beim „City Office“ zum Einsatz.
Anwendungsbereich
Die Membrane ist wasserabweisend, sodass sie vornehmlich dort zum Einsatz kommt, wo CLTPLUS-Deckenelemente Witterungsschutz benötigen. Diese wird auf Anfrage im Werk überlappend auf die zu schützenden Bauteile aufgetragen und ist in verschiedenen Breiten erhältlich.
Ihre Vorteile
- Regenfest und diffusionsfähig
- Werksseitig vollflächig vormontiert
- Robust und abriebfest
- Transparent und rutschfest
Grosse Spannweiten
dank Rippendecken
Bei der Planung von Spannweiten von über sechs Metern gelten Rippendecken als sinnvolle und wirtschaftliche Lösung. Konkret werden dazu BSH und BSP, per Schraubpressverklebung miteinander verbunden.
Das Projekt „Volksschule Wattens“ konnte mithilfe der Rippendecken umgesetzt werden.
Anwendungsbereich
Zum Einsatz kommt die Technik überall dort, wo CLTPLUS-Deckenelemente mit großen Spannweiten verbaut werden. Die flexiblen Abmessungen von bis zu 3,5 mal 16 Metern bei gleichzeitig geringen Plattenstärken eröffnen den Gestaltern dabei eine große Bandbreite an Möglichkeiten und garantieren höchste Sicherheit.
Die Bemessung der Rippenplatten erfolgt nach der ÖNORM B1995-1-1 Anhang L.11.5, die Zertifizierung liegt in Form der Bescheinigung A gemäß 1052:10:2012, Tabelle 2 vor.
Ihre Vorteile
- Effektiv und wirtschaftlich
- Hohe Tragkraft bei großen Spannweiten
- Hoher Vorfertigungsgrad
- Rasche und einfache Montage
- Ressourcenschonend
Grosse Stützenraster für Geschossdecken mit TS3
Ganz im Sinne eines zukunftsgewandten Holzbaus ermöglicht die TS3-Verbindung durch stirnseitigen Fugenverguss unterzugsfreie Skelettbaustrukturen, die mit schlanken, punktgestützen und beliebig großen Platten überzeugen.
Mit der TS3-Technologie wurde das Projekt „Zwei Familienhäuser in Zollikerberg“ umgesetzt.
Anwendungsbereich
Besonders im großflächigen Holzbau mit Stützenabständen von bis zu acht mal acht Metern ermöglicht dieses Verfahren architektonisch herausragende Lösungen aus Holz. Die TS3-Verbindung besteht aus einem Zweikomponenten-Polyurethan-Gießharz, welcher zum Teil aus nachwachsenden Rohstoffen hergestellt wird.
Seit Frühjahr 2024 verfügt die TS3 Technologie über die bauaufsichtliche Zulassung und allgemeine Bauartgenehmigung in Deutschland.
Ihre Vorteile
- Bis zu 8 x 8 m Stützenraster
- Theurl ist lizensierter TS3 Partner
- TS3 Vorbehandlung erfolgt im Werk
- Hohe Wohnqualität
Produkte
in bester
Qualität
Treppen:
Auf Holz auf und ab
CLTPLUS bietet vor allem bei der Konstruktion einläufiger Treppen überzeugende Argumente: Die direkte Verbindung zweier Etagen ohne Zwischenpodest lässt sich so als ein Massivholzelement realisieren. Im Abbundservicezentrum werden die Treppen individuell und projektbezogen nach den Vorgaben der Kunden gefertigt und auch Stufen oder Hebesysteme lassen sich entsprechend der konstruktiven und statischen Anforderungen produzieren.
Anwendungsbereich
Ein weiterer besonderer Clou: Bereits während der Bauphase kann die in der Montage unkomplizierte CLTPLUS Treppe Geschosse verbinden, was den Einsatz einer kostspieligen, temporären Treppe unnötig macht. Für die Untersicht der CLTPLUS-Treppe sind die Qualitäten Sicht, Industrieplus und Industrie möglich. Format, Aufbau und Länge werden stets individuell auf das Projekt abgestimmt.
Die statische und konstruktive Bewertung des Bauelements hingegen wird nicht von THEURL übernommen.
Ihre Vorteile
- Schnelle Montage auf der Baustelle
- Hebesysteme individuell einsetzbar
- Untersicht in Sichtqualität möglich
- Verbindung der Geschosse während der Bauphase
Treppen
kombiniert
CLTPLUS und BSH-Keilen
Auf Anfrage produzieren wir fertige Bausätze aus CLT-Treppenläufe mit aufgesetzten BSH-Keilen. Die Keile werden mittels Schraubpressverklebung
lt. statischen Erfordernissen montiert. Auf Anfrage sind weitere Treppenvarianten mit CLTPLUS möglich.
- Treppen aus CLTPLUS
- lt. stat. Erfordernissen
- Höhe/ Breite variabel
- Hebesystem variabel
X-FIX: Verbinder für
CLTPLUS-Deckenelemente
Punktförmig, selbstspannend, schwalbenschwanzförmig – der innovative Holz-Holz-Verbinder X-fix fügt Brettsperrholzdecken und -wände schub- und zugfest zusammen.
Anwendungsbereich
Beim Einschlagen des X-FIX Verbinders ziehen sich die CLTPLUS Massivholzelemente form- und kraftschlüssig zusammen. Eine rasche Montage ist dadurch möglich und auch der Stufenfalz oder das Falzbrett lassen sich damit ersetzen. Die Montage erfolgt mittels Einlegen des ersten Teils in die vorgefertigte Fräsung, gefolgt vom Einlegen des zweiten Teils und einer anschließenden Fixierung durch das Einschlagen mit dem Hammer.
Ihre Vorteile
- Holzverbinder ohne Metall
- Belastbar und rückbaubare Holz-Holz-Verbindung
- Werkseitige Vorfräsung
- Einfache Vor-Ort-Verbindung
Hilti P2P Verbinder für
CLTPLUS-Deckenelemente
Die produktiven und sicheren CLTPLUS Deckenverbindungen sorgen für einen perfekten Halt. Der Verbinder wird in die werkseitig
vorgefertigte Fräsung eingesetzt und mittels Schlagschrauber und Exzenteraufsatz fixiert.
Anwendungsbereich
Innovativer Verbinder zum Ausrichten und Befestigen von CLTPLUS Brettsperrholzelementen. Durch den P2P Verbinder entsteht eine direkte Holz an Holz Elementverbindung. Zur Anwendung in trockenen Innenräumen geeignet.
Ihre Vorteile
- Schnelle Installation durch gleichzeitige Ausrichtung und Befestigung
- Statisch und seismisch zugelassene Lösung
- Werkseitige Vorfräsung
- Lässt sich jederzeit schnell lösen
Holzverbinder
Hilti HCW
Effizientes Holzverbindersystem zur schnellen Montage von vorgefertigten Brettsperrholzelementen. Die hohe Zug- und Schubtragfähigkeiten ermöglichen mehr Freiheit bei der Konstruktion und erlauben die statische Verankerung der Holzelemente bei gleichzeitig genauester Positionierung und Nivellierung.
Anwendungsbereich
Die werkseitig gebohrten und eingedrehten HCW Verbinder beschleunigen und erleichtern die Montage und die Befestigung von Brettsperrholzwänden. Der Verbinder kann sowohl zwischen Holz-Holz als auch zwischen Holz und Beton eingesetzt werden.
Ihre Vorteile
- Durchgängige digitale Arbeitsprozesse bis zur Baustelle
- Hoher Vorfertigungsgrad durch werkseitige Vormontage
- Maximale Produktivität auf der Baustelle
- Hohe Ausführungsqualität
Digitale Lösungen mit LRO und dem B2B Portal TIM
Wie lässt sich die Feinabstimmung zwischen Kunde, Holzbautechnik, Produktion und Logistik optimieren? Mit unseren digitalen Lösungen wie der Laderaumoptimierung LRO oder dem B2B Portal TIM Theurl Information Manager bieten wir Lösungen für die Projektabwicklung. Entdecken Sie unsere Leistungen.
